TGP15V系列光储微网系统
主要针对中小型储能微电网开发的一款高效、高可靠储 能逆变器，支持光伏接入，内含并离网切换装置，支持多台 并联运行，支持油机混动运行，支持并离网快速切换。适用 于小型工商业、小型海岛微电网、基站、别墅等多种场景， 满足不同用户的需求。

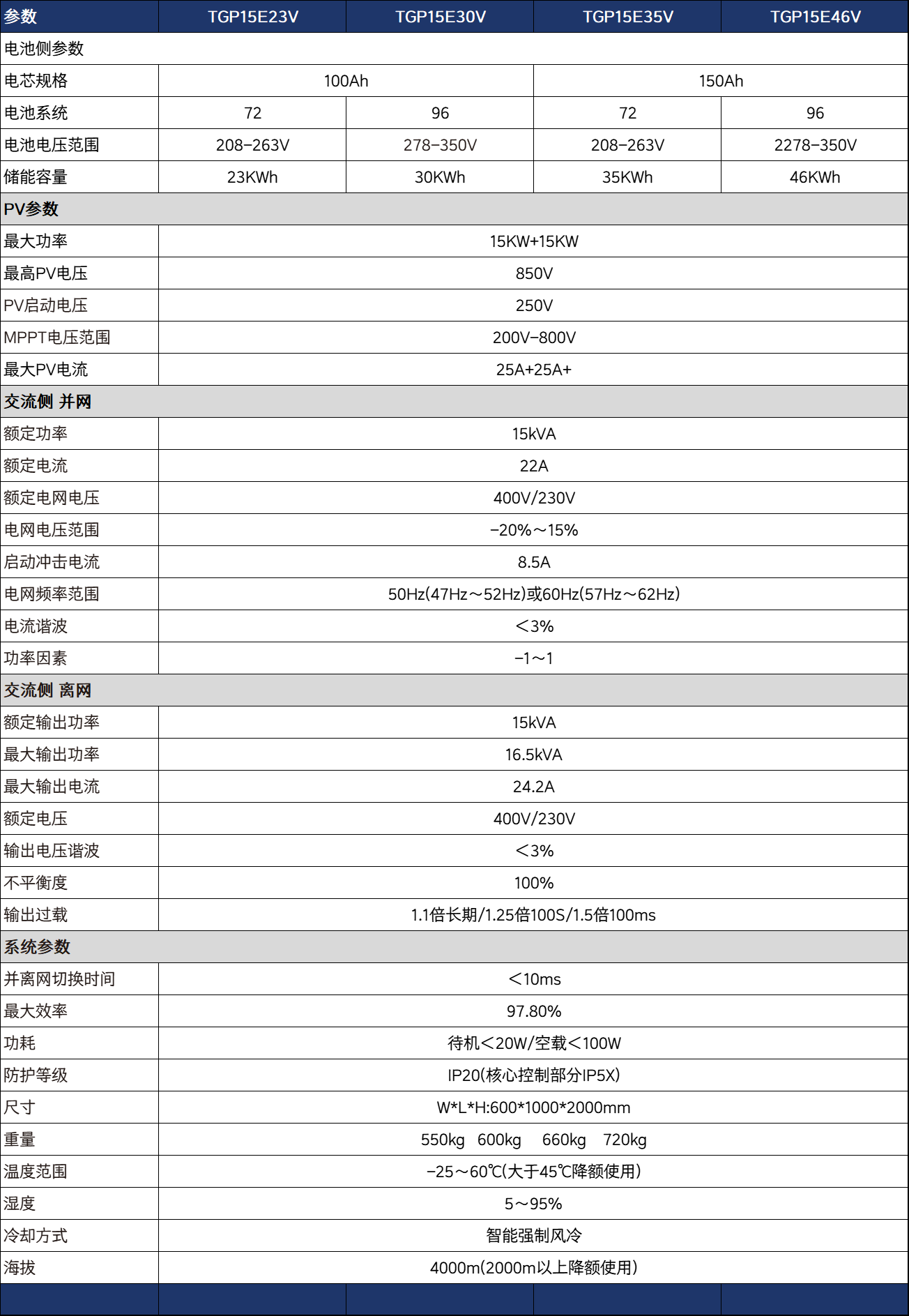

| 参数 | TGP15E23V | TGP15E30V | TGP15E35V | TGP15E46V |
| 电池侧参数 | ||||
| 电芯规格 | 100Ah | 150Ah | ||
| 电池系统 | 72 | 96 | 72 | 96 |
| 电池电压范围 | 208-263V | 278-350V | 208-263V | 2278-350V |
| 储能容量 | 23KWh | 30KWh | 35KWh | 46KWh |
| PV参数 | ||||
| 最大功率 | 15KW+15KW | |||
| 最高PV电压 | 850V | |||
| PV启动电压 | 250V | |||
| MPPT电压范围 | 200V-800V | |||
| 最大PV电流 | 25A+25A+ | |||
| 交流侧（并网） | ||||
| 额定功率 | 15kVA | |||
| 额定电流 | 22A | |||
| 额定电网电压 | 400V/230V | |||
| 电网电压范围 | -20%~15% | |||
| 启动冲击电流 | 8.5A | |||
| 电网频率范围 | 50Hz(47Hz~52Hz)或60Hz(57Hz~62Hz) | |||
| 电流谐波 | <3% | |||
| 功率因素 | -1~1 | |||
| 交流侧（离网） | ||||
| 额定输出功率 | 15kVA | |||
| 最大输出功率 | 16.5kVA | |||
| 最大输出电流 | 24.2A | |||
| 额定电压 | 400V/230V | |||
| 输出电压谐波 | <3% | |||
| 不平衡度 | 100% | |||
| 输出过载 | 1.1倍长期/1.25倍100S/1.5倍100ms | |||
| 系统参数 | ||||
| 并离网切换时间 | <10ms | |||
| 最大效率 | 97.8% | |||
| 功耗 | 待机<20W/空载<100W | |||
| 防护等级 | IP20(核心控制部分IP5X) | |||
| 尺寸 | W*L*H:600*1000*2000mm | |||
| 重量 | 550kg | 600kg | 660kg | 720kg |
| 温度范围 | -25~60℃(大于45℃降额使用) | |||
| 湿度 | 5~95% | |||
| 冷却方式 | 智能强制风冷 | |||
| 海拔 | 4000m(2000m以上降额使用) | |||
