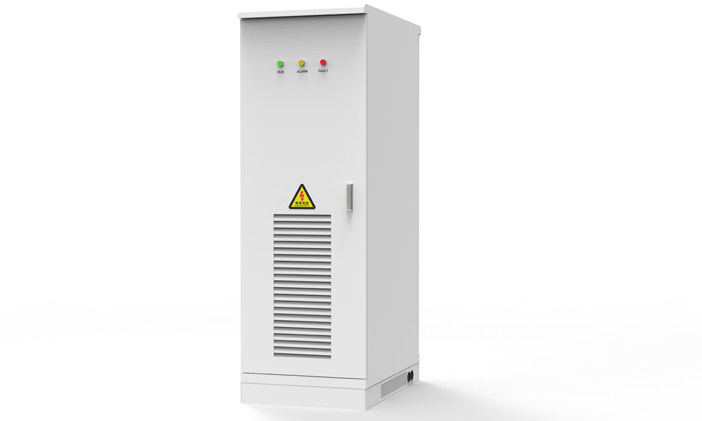

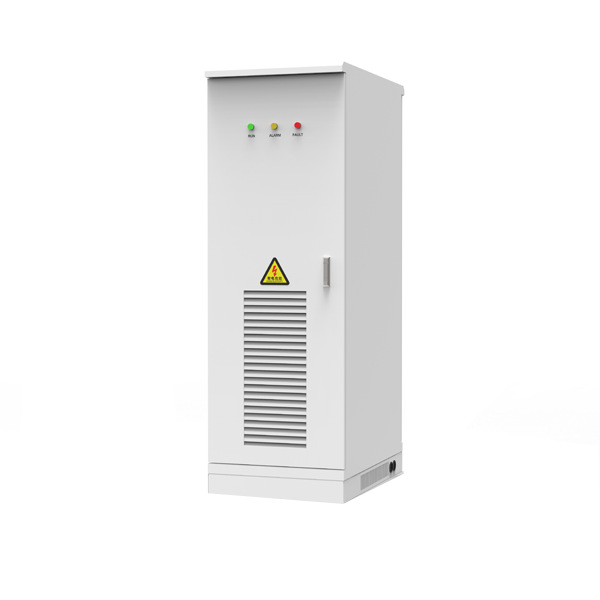

TGP30V/TGP50V系列光储微网系统
主要针对中小型储能微电网开发的一款高效、高可靠储 能逆变器，内含并离网切换装置，支持多台并联运行，支持 油机混动运行，支持并离网快速切换。适用于小型工商业、 小型海岛微电网、基站、别墅等多种场景，满足不同用户的 需求。

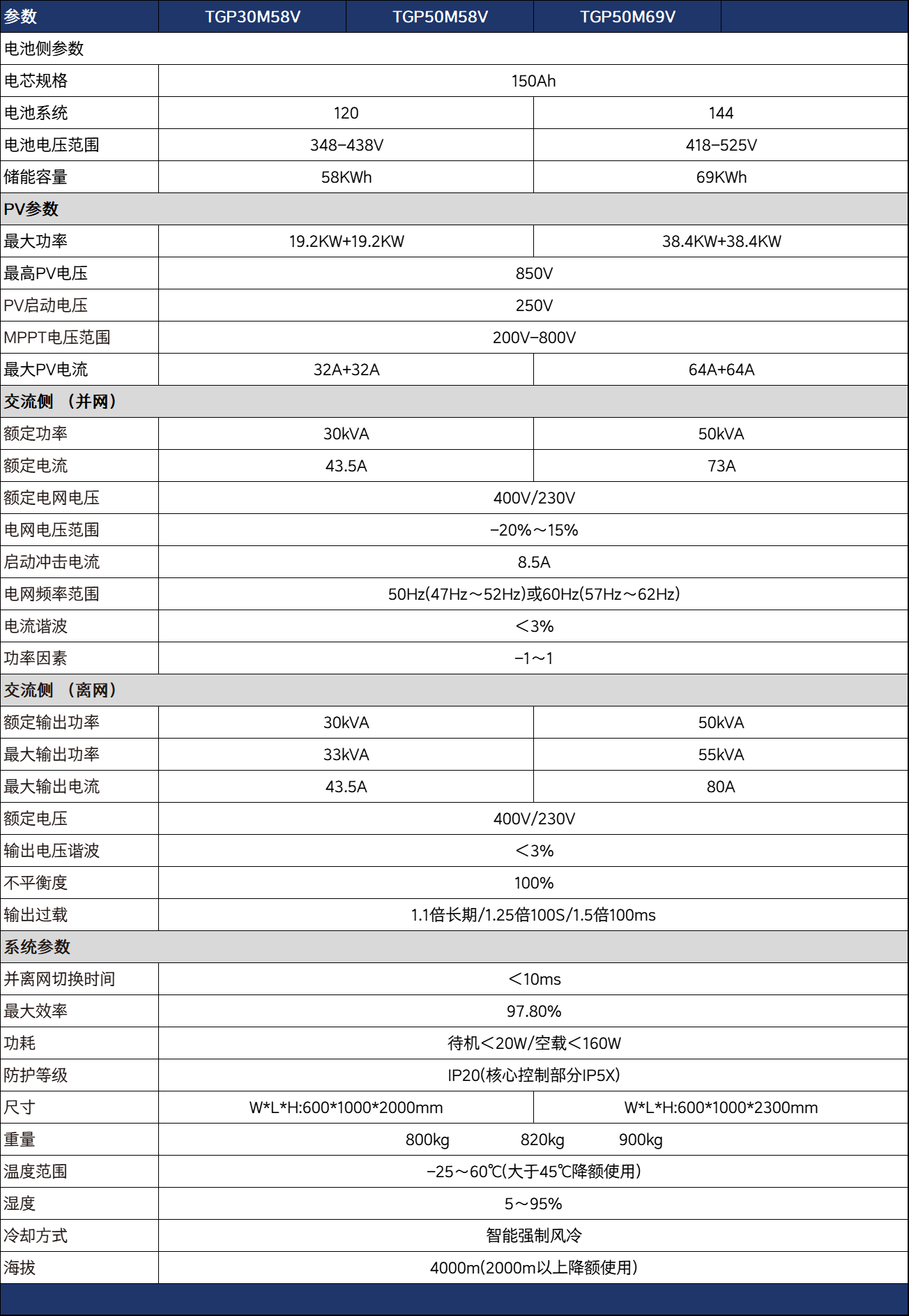

| 参数 | TGP30M58V | TGP50M58V | TGP50M69V |
| 电池侧参数 | |||
| 电芯规格 | 150Ah | ||
| 电池系统 | 120 | 144 | |
| 电池电压范围 | 348-438V | 418-525V | |
| 储能容量 | 58KWh | 69KWh | |
| PV参数 | |||
| 最大功率 | 19.2KW+19.2KW | 38.4KW+38.4KW | |
| 最大功率 | 19.2KW+19.2KW | 38.4KW+38.4KW | |
| 最高PV电压 | 850V | ||
| PV启动电压 | 250V | ||
| MPPT电压范围 | 200V-800V | ||
| 最大PV电流 | 32A+32A | 64A+64A | |
| 交流侧(并网) | |||
| 额定功率 | 30kVA | 50kVA | |
| 额定电流 | 43.5A | 73A | |
| 额定电网电压 | 400V/230V | ||
| 电网电压范围 | -20%~15% | ||
| 启动冲击电流 | 8.5A | ||
| 电网频率范围 | 50Hz(47Hz~52Hz)或60Hz(57Hz~62Hz) | ||
| 电流谐波 | <3% | ||
| 功率因素 | -1~1 | ||
| 交流侧 (离网) | |||
| 额定输出功率 | 30kVA | 50kVA | |
| 最大输出功率 | 33kVA | 55kVA | |
| 最大输出电流 | 43.5A | 80A | |
| 额定电压 | 400V/230V | ||
| 输出电压谐波 | <3% | ||
| 输出过载 | 1.1倍长期/1.25倍100S/1.5倍100ms | ||
| 系统参数 | |||
| 并离网切换时间 | <10ms | ||
| 最大效率 | 97.8% | ||
| 功耗 | 待机<20W/空载<160W | ||
| 防护等级 | IP20(核心控制部分IP5X) | ||
| 尺寸 | W*L*H:600*1000*2000mm | W*L*H:600*1000*2300mm | |
| 重量 | 800kg | 820kg | 900kg |
| 温度范围 | -25~60℃(大于45℃降额使用) | ||
| 湿度 | 5~95% | ||
| 冷却方式 | 智能强制风冷 | ||
| 海拔 | 4000m(2000m以上降额使用) | ||
