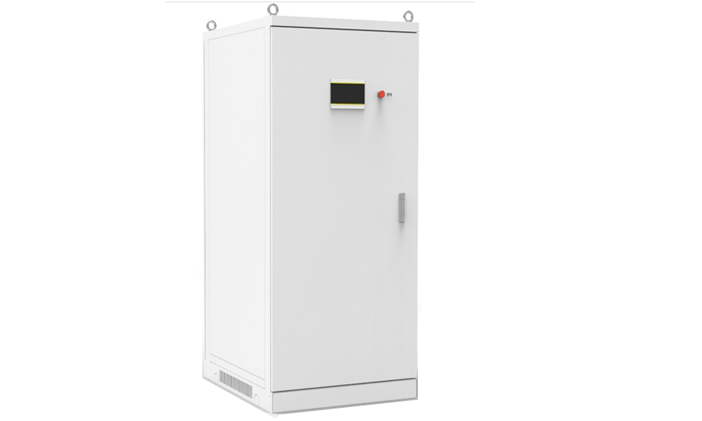

TGP50V/TGP60V系列光储微网系统
主要针对中小型储能微电网开发的一款高效、高可靠储 能逆变器，内含并离网切换装置，支持多台并联运行，支持 油机混动运行，支持并离网快速切换。适用于小型工商业、 小型海岛微电网、基站、别墅等多种场景，满足不同用户的 需求。
| 参数 | TGP50M82V | TGP50M115V | TGP60M145V | |
| 电池侧参数 | ||||
| 电芯规格 | 200Ah | 280A | 314A | |
| 电池系统 | 128 | 144 | ||
| 电池电压范围 | 358-467V | 403-525V | ||
| 储能容量 | 82KWh | 115Kwh | 145KWh | |
| PV参数 | ||||
| 最大功率 | 38.4KW+38.4KW | |||
| 最高PV电压 | 850V | |||
| PV启动电压 | 250V | |||
| MPPT电压范围 | 200V-800V | |||
| 最大PV电流 | 64A+64A | |||
| 交流侧(并网) | ||||
| 额定功率 | 50kVA | 60kVA | ||
| 额定电流 | 73A | 87A | ||
| 额定电网电压 | 400V/230V | |||
| 电网电压范围 | -20%~15% | |||
| 启动冲击电流 | 8.5A | |||
| 电网频率范围 | 50Hz(47Hz~52Hz)或60Hz(57Hz~62Hz) | |||
| 电流谐波 | <3% | |||
| 功率因素 | -1~1 | |||
| 交流侧 (离网) | ||||
| 额定输出功率 | 50kVA | 60kVA | ||
| 最大输出功率 | 55kVA | 66kVA | ||
| 最大输出电流 | 80A | 97A | ||
| 额定电压 | 400V/230V | |||
| 输出电压谐波 | <3% | |||
| 不平衡度 | 100% | |||
| 输出过载 | 1.1倍长期/1.25倍100S/1.5倍100ms | |||
| 系统参数 | ||||
| 并离网切换时间 | <10ms | |||
| 最大效率 | 97.80% | |||
| 功耗 | 待机<20W/空载<160W | |||
| 防护等级 | IP20(核心控制部分IP5X) | |||
| 尺寸 | W*L*H:1200*1000*2000mm | |||
| 重量 | 1160kg 1375kg 1560kg | |||
| 温度范围 | -25~60℃(大于45℃降额使用) | |||
| 湿度 | 5~95% | |||
| 冷却方式 | 智能强制风冷 | |||
| 海拔 | 4000m(2000m以上降额使用) | |||
